YBX-60液压拔销器是一种适用于铁路提速道岔养护维修的专用工具。由于拆卸AT60尖轨滑床板上销钉时，其它工具因空间狭小不便拆卸。

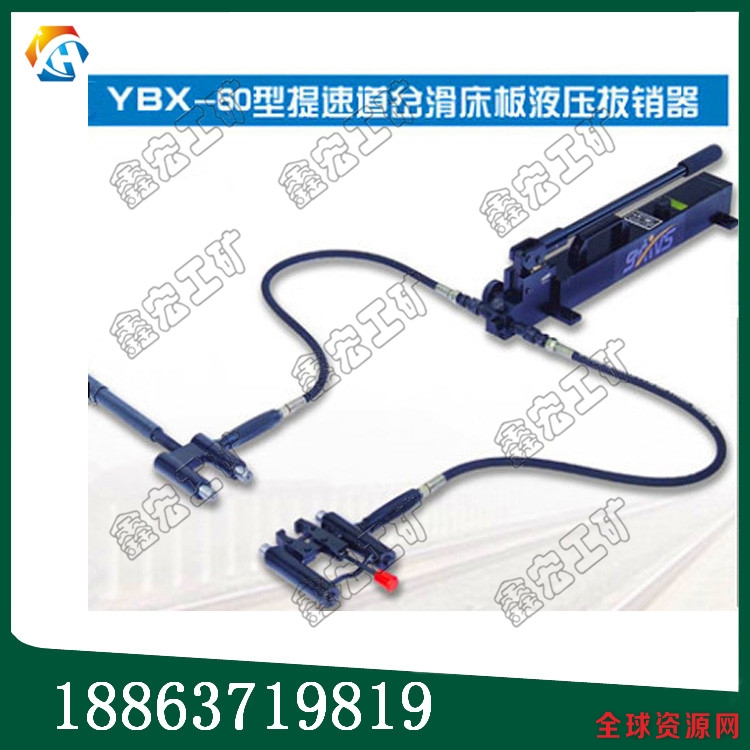

结构组成：主要由手动液压泵、快速接头、高压软管、销钉拔出工作头和销钉顶出工作头组成。销钉拔出工作头由双柱塞顶推油缸和销钳组成；销钉顶出工作头由双柱塞顶推油缸和顶杆组成。
YBX-60液压拔销器具是一种新型铁路养护机器。由于拔出工作头设计上采用双顶推油缸，夹钳处在双顶推油缸的中间位置，且在同一平面上，柱塞与销钳受力均匀。为了解决拆卸一些锈蚀很严重的销钉，拔的同时在销钉的尾部特增加一套顶出工作头，使作用在销钉的作用力增加了一倍，完全满足了作业要求。换向使用时，由于两工作头均匀对称设计，正反安装无需重新连接高压油管。
YBX-60液压拔销器规格参数：
额定拔销力 30KN
额定顶销力 30KN
额定系统压力 48Mpa
拔销量 130mm
手动液压泵手柄操作力 200N
整机重量 14kg
技术领域
液压拔销器一种铁路养护工具，更具体地说，它涉及一种提速道岔滑床板液压拔销器。
为了适应铁路运输高速重载发展的需要，铁路提速线路逐年更新铺设各种类型的提速道岔，高速运行的列车会对这些道岔施加较大载荷和冲击力，提速道岔的保养维修则成为铁路提速工务部门日常工作的一重要组成部分，拔出滑床板销钉就是提速道岔的保养维修中涉及的作业之一。如果在拆卸AT60尖轨滑床板上销钉的时候，其他工具由于其空间狭小，不方便拆卸，因此需要专业的拔销工具。液压拔销器能够快速且省力的将销钉拔出，但是在需要拆卸一些锈蚀很厉害的销钉过程中，由于销钉顶部的钉帽很难受大力拉扯，因此，此种工具很难对其进行有效的拆除。针对现有技术存在的不足，本实用新型的目的在于提供一种能够稳定拆除一些锈蚀销钉的提速道岔滑床板液压拔销器。为实现上述目的，本实用新型提供了如下技术方案：一种提速道岔滑床板液压拔销器，包括手动液压泵、销钉拔出机构，所述销钉拔出机构包括第一工作头、用于夹持销钉的销钳，还包括销钉顶出机构，所述销钉顶出机构包括第二工作头，所述第二工作头上设有顶出螺杆，所述第一工作头与第二工作头均通过高压软管与手动液压泵连通。本实用新型进一步设置为：所述第一工作头与第二工作头均为双柱塞顶推油缸，所述销钳位于第一工作头的中间位置且与第一工作头的柱塞位于同一平面上。本实用新型进一步设置为：所述顶出螺杆包括螺杆与螺套，螺套与螺杆螺纹连接，螺杆固定在第二工作头上且固定点位于第二工作头远离柱塞的一侧。与现有技术相比，本实用新型的优点在于，在原先拔出的拔出结构基础上额外的增加一个销钉顶出机构，在拆卸销钉的时候，一边利用销钳拔出，一边利用顶出螺杆将销钉顶出，使得作用在销钉的作用力增加了一倍，满足了作业要求。本机具有结构紧凑、安装操作方便、受力合理、使用寿命长等特点。
